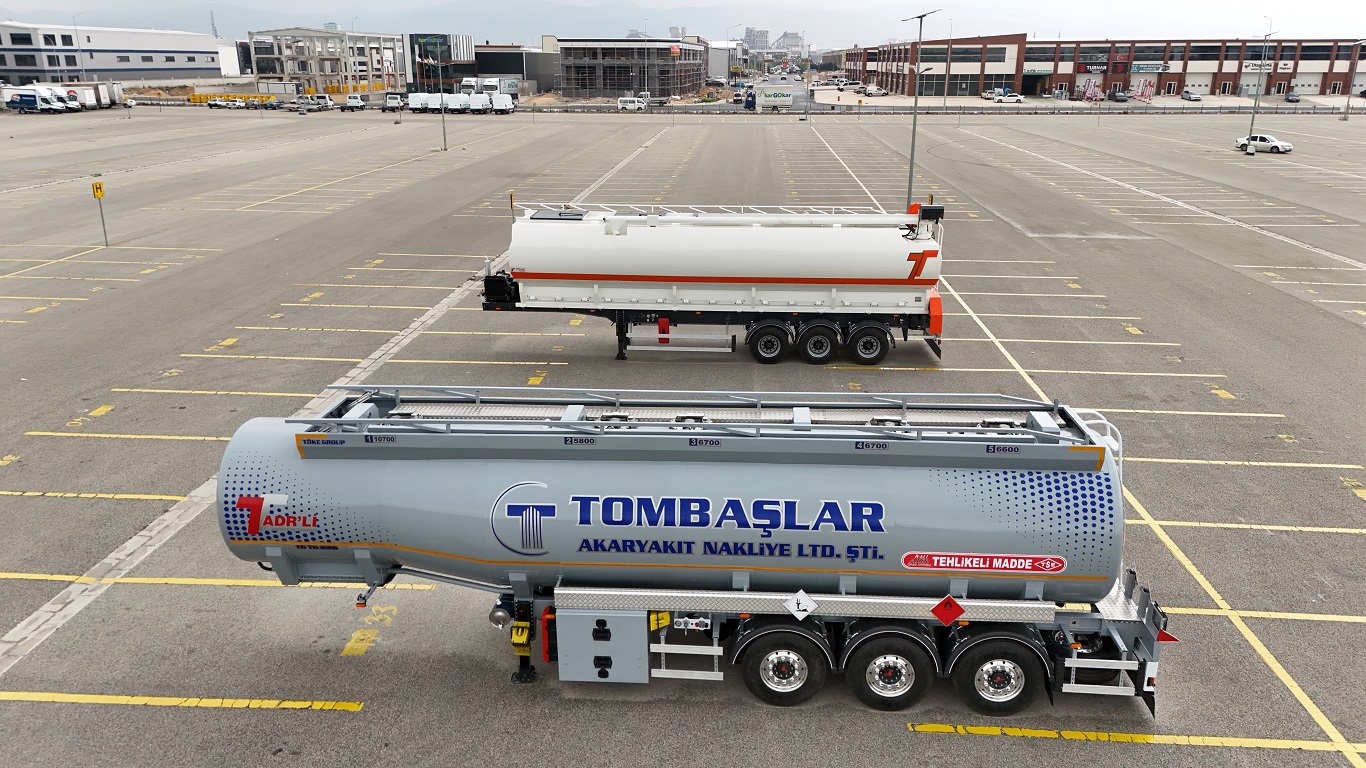

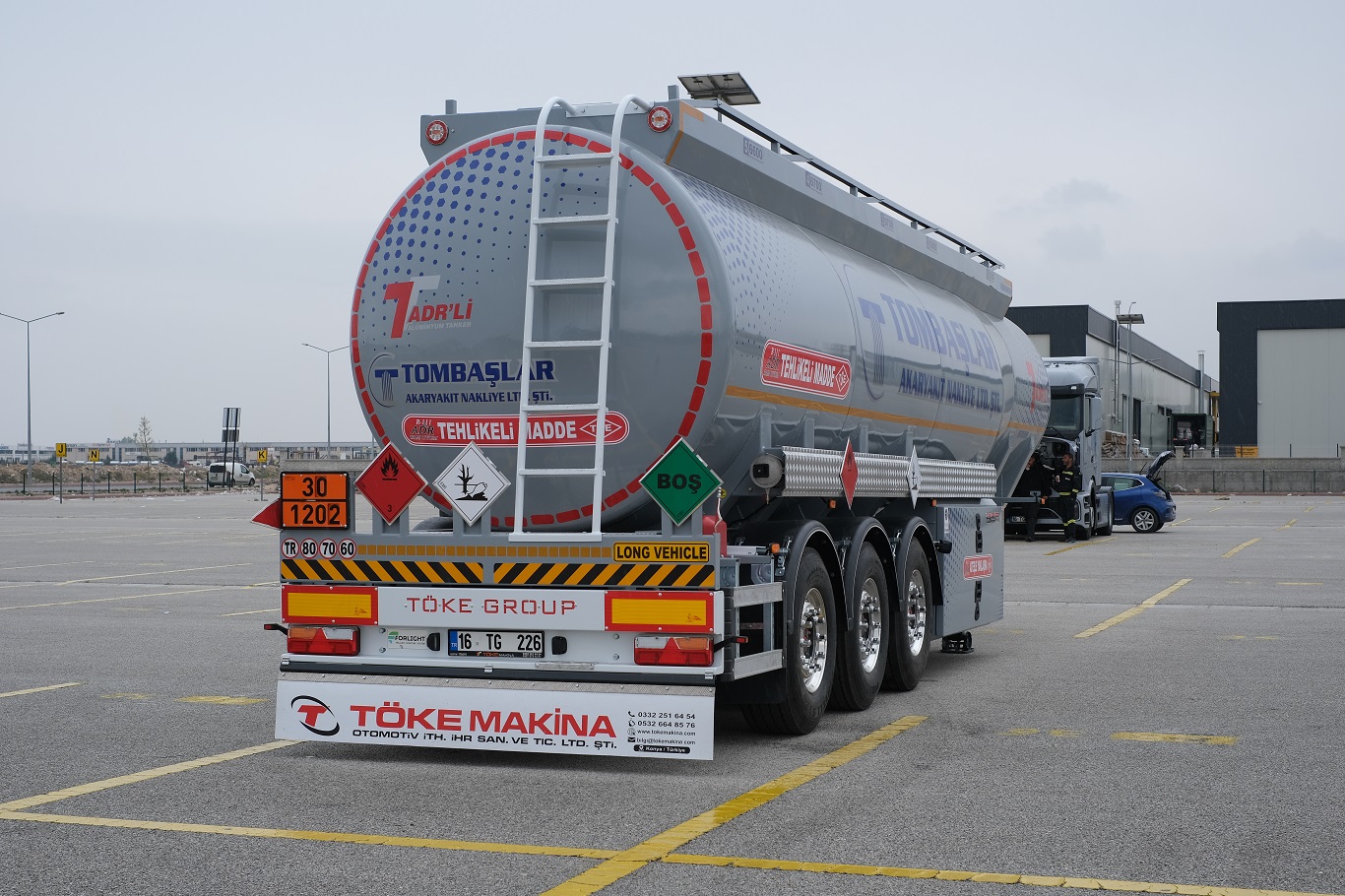

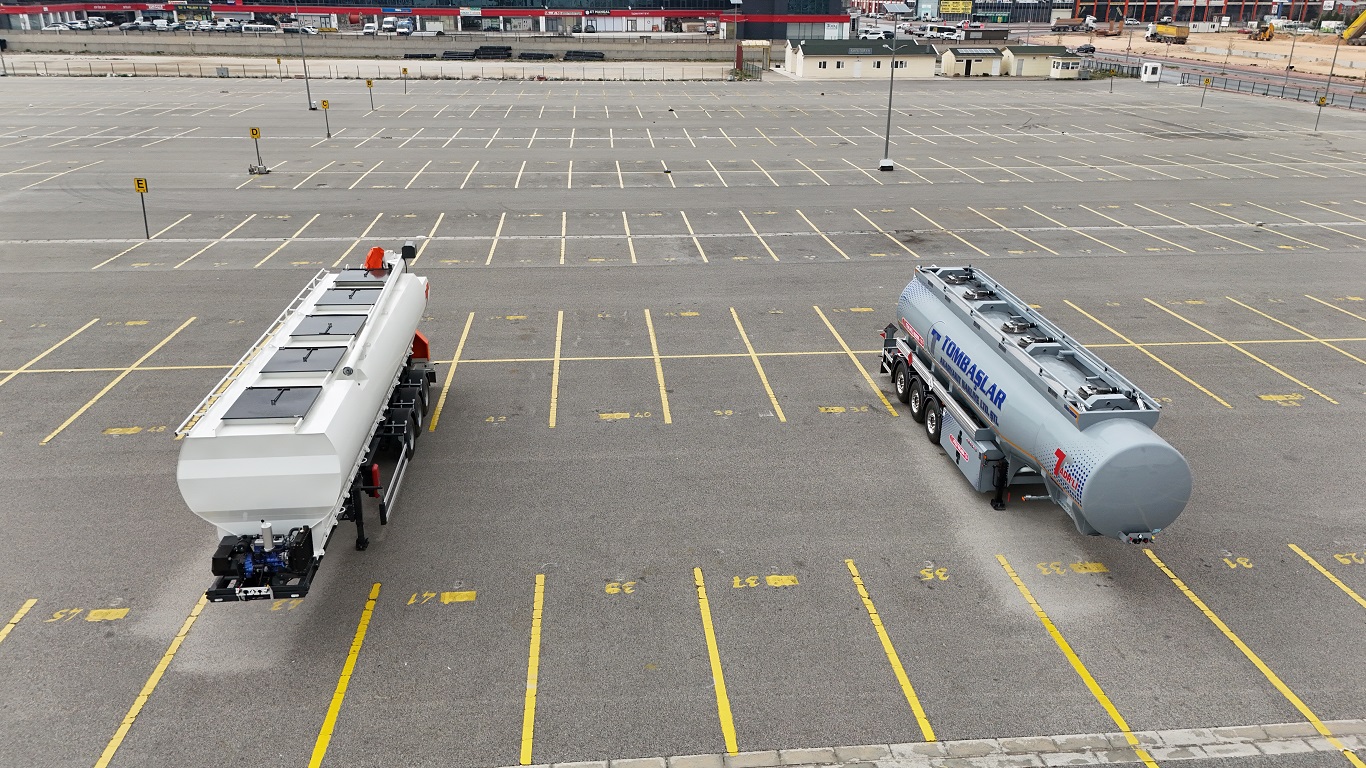

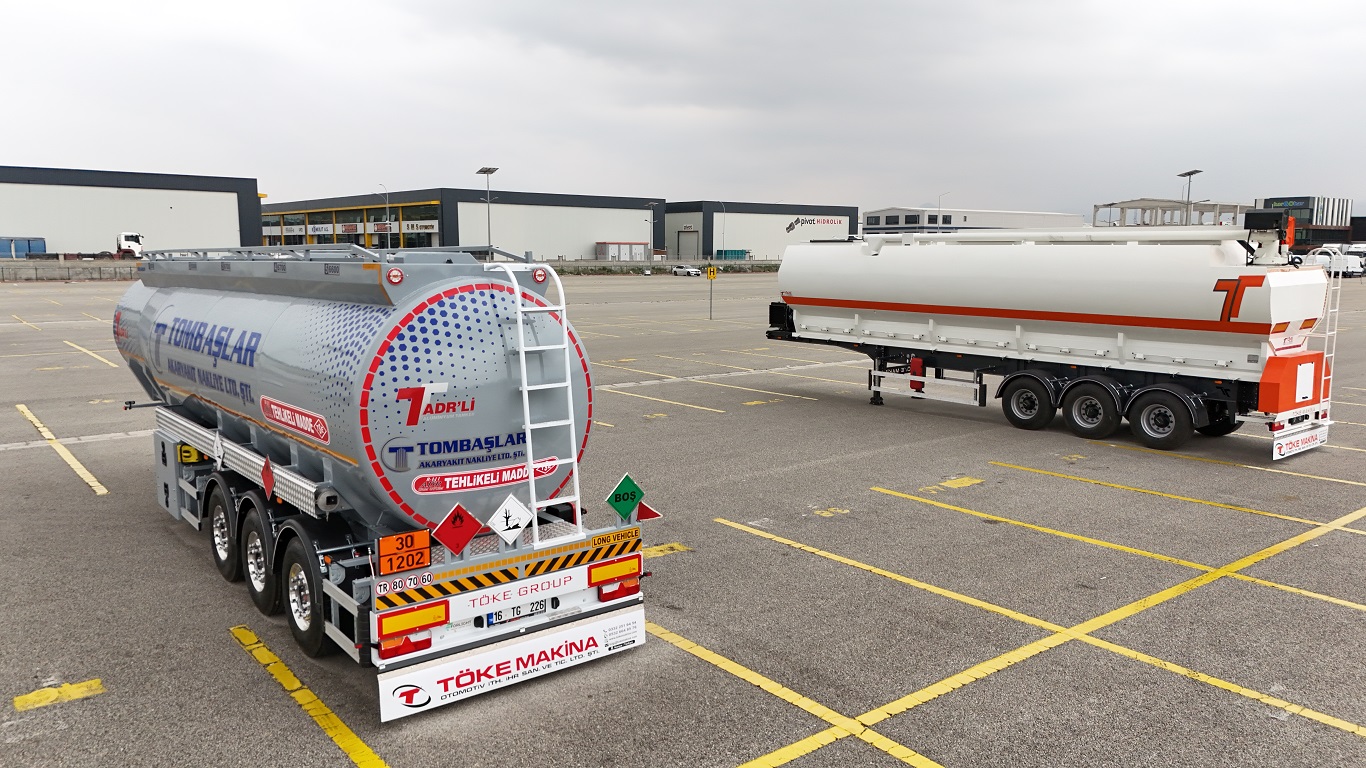

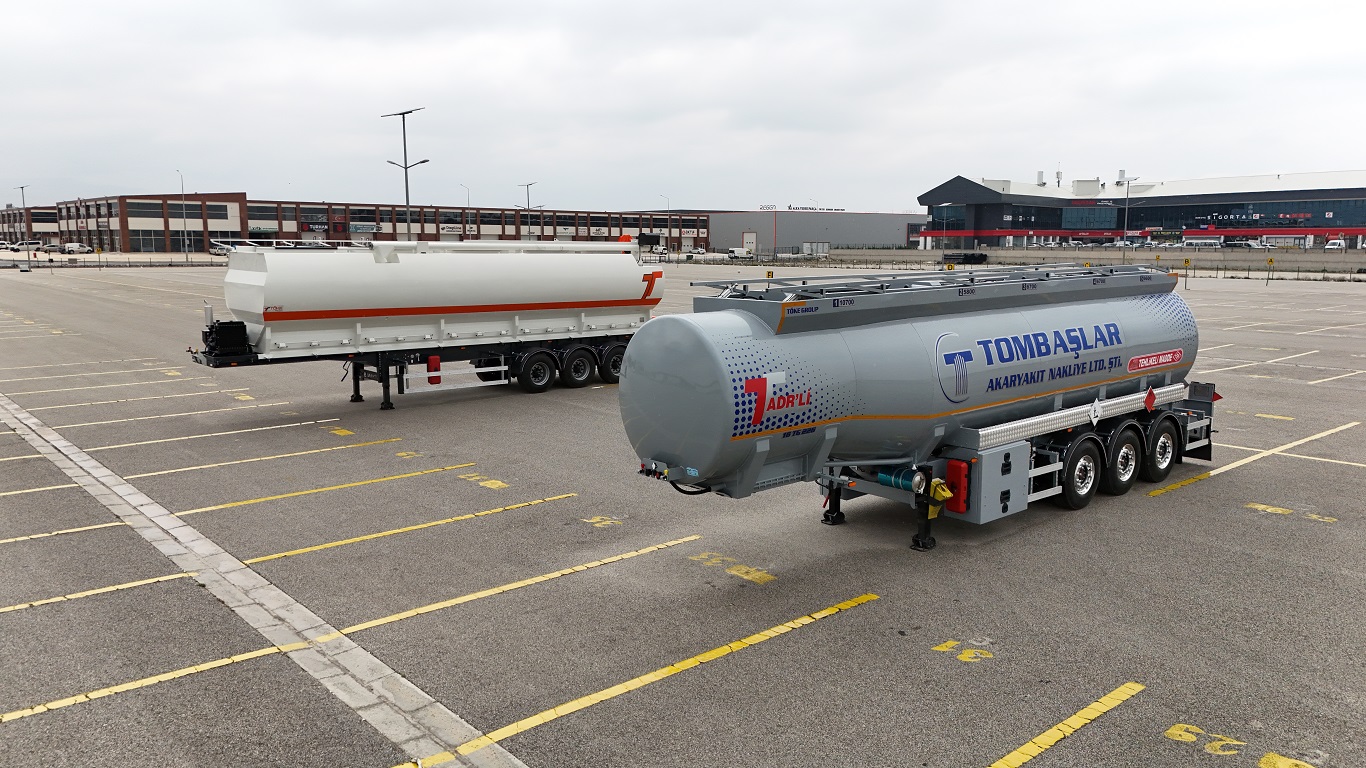

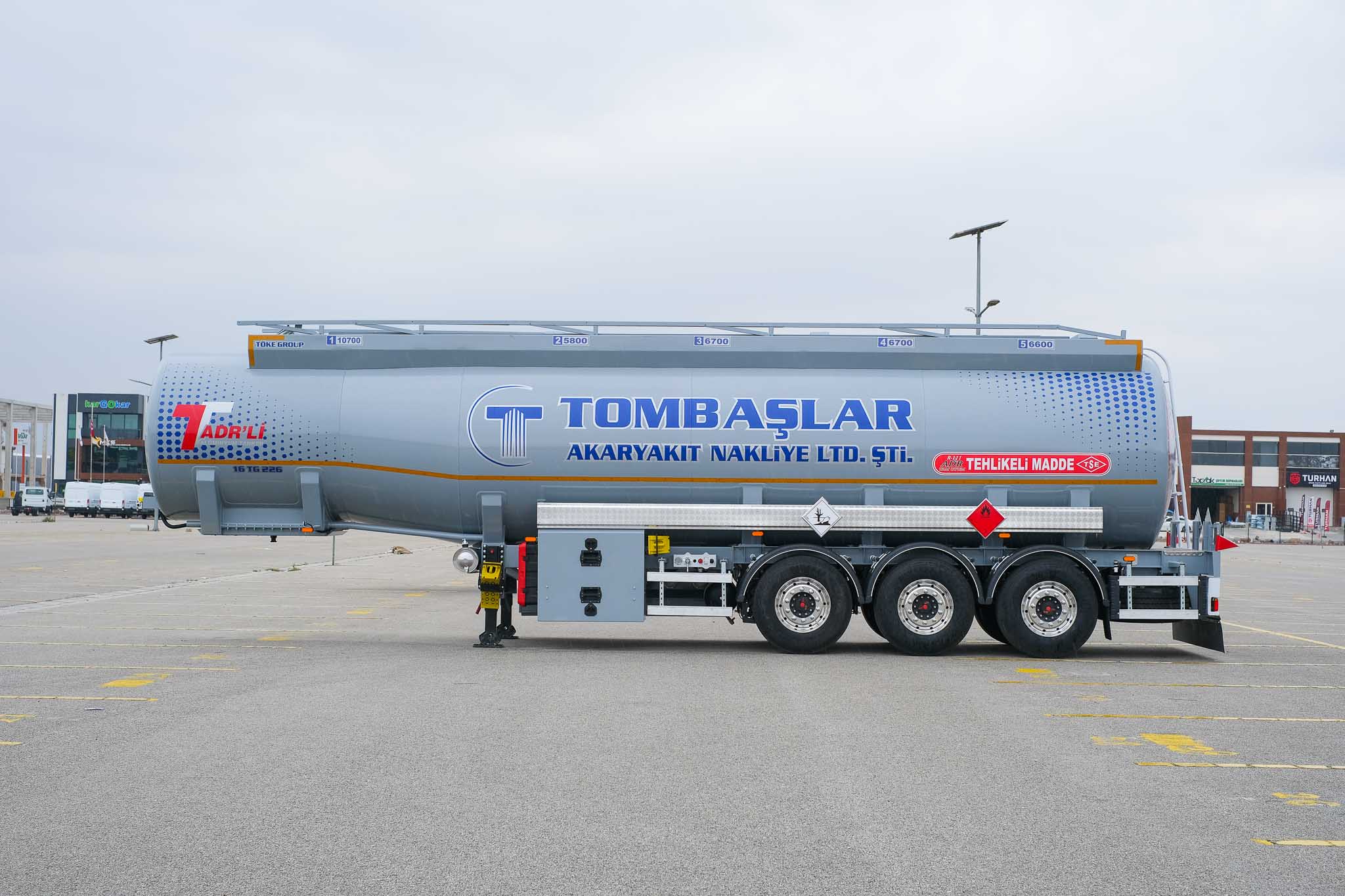

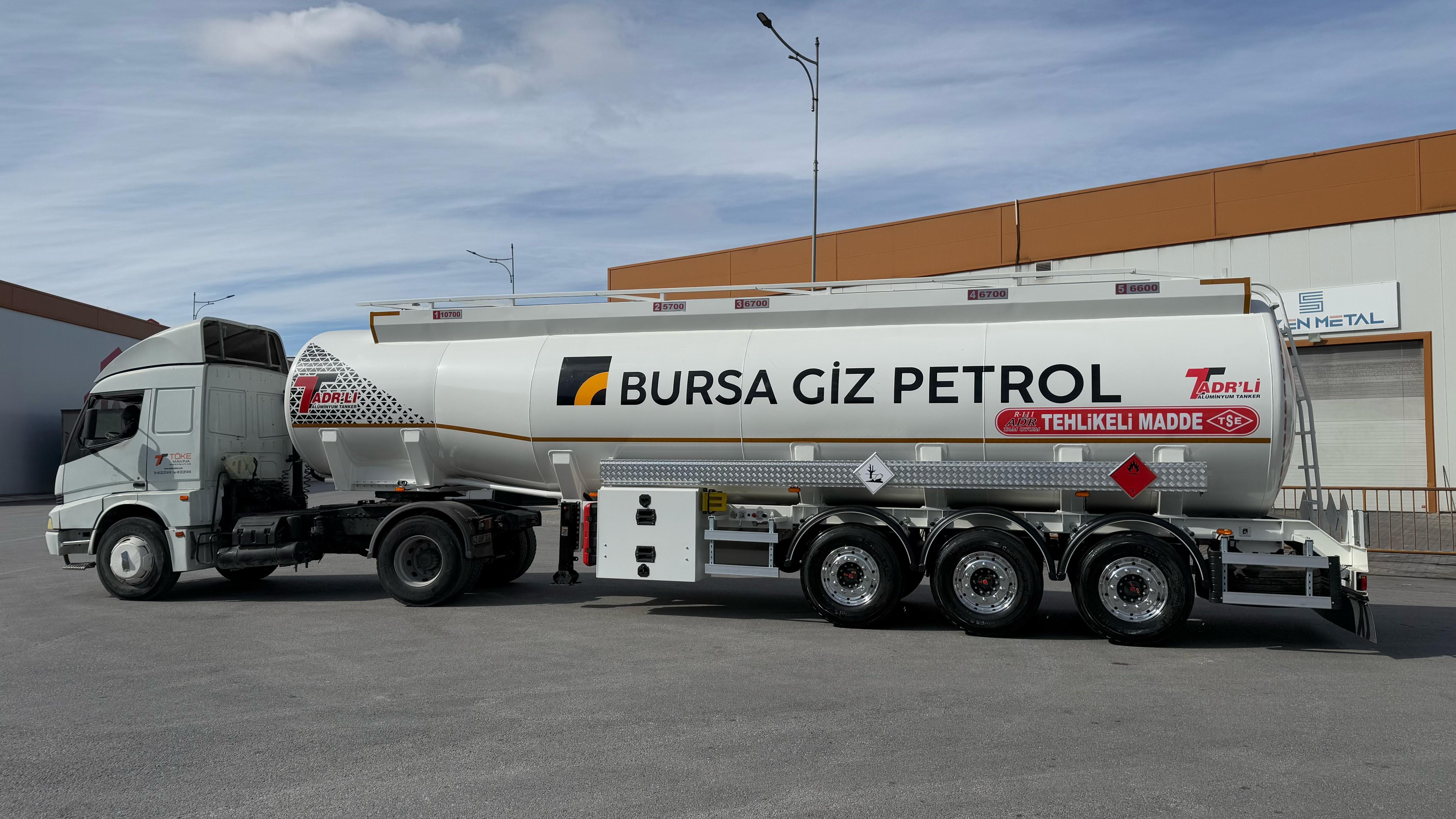

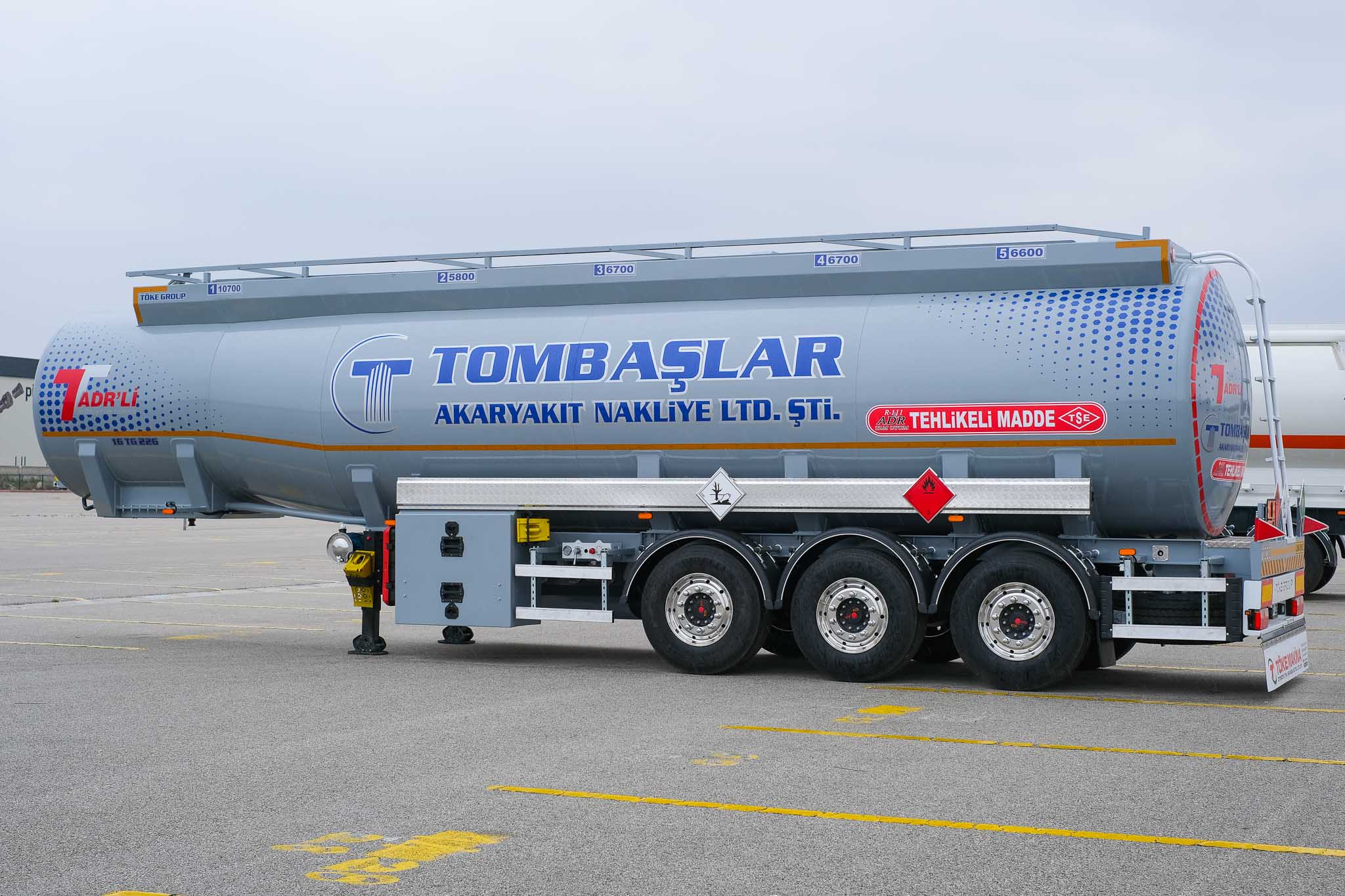

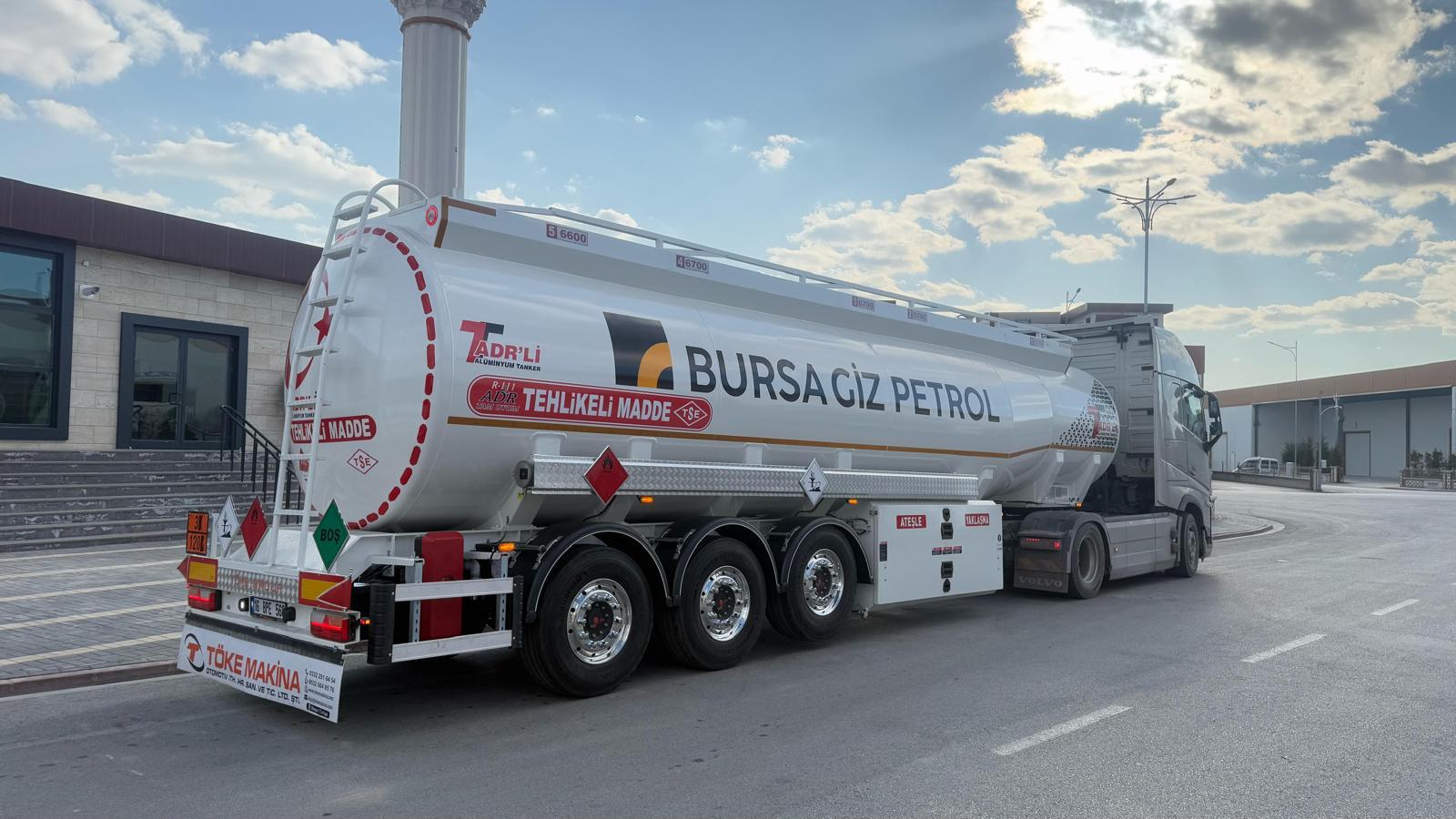

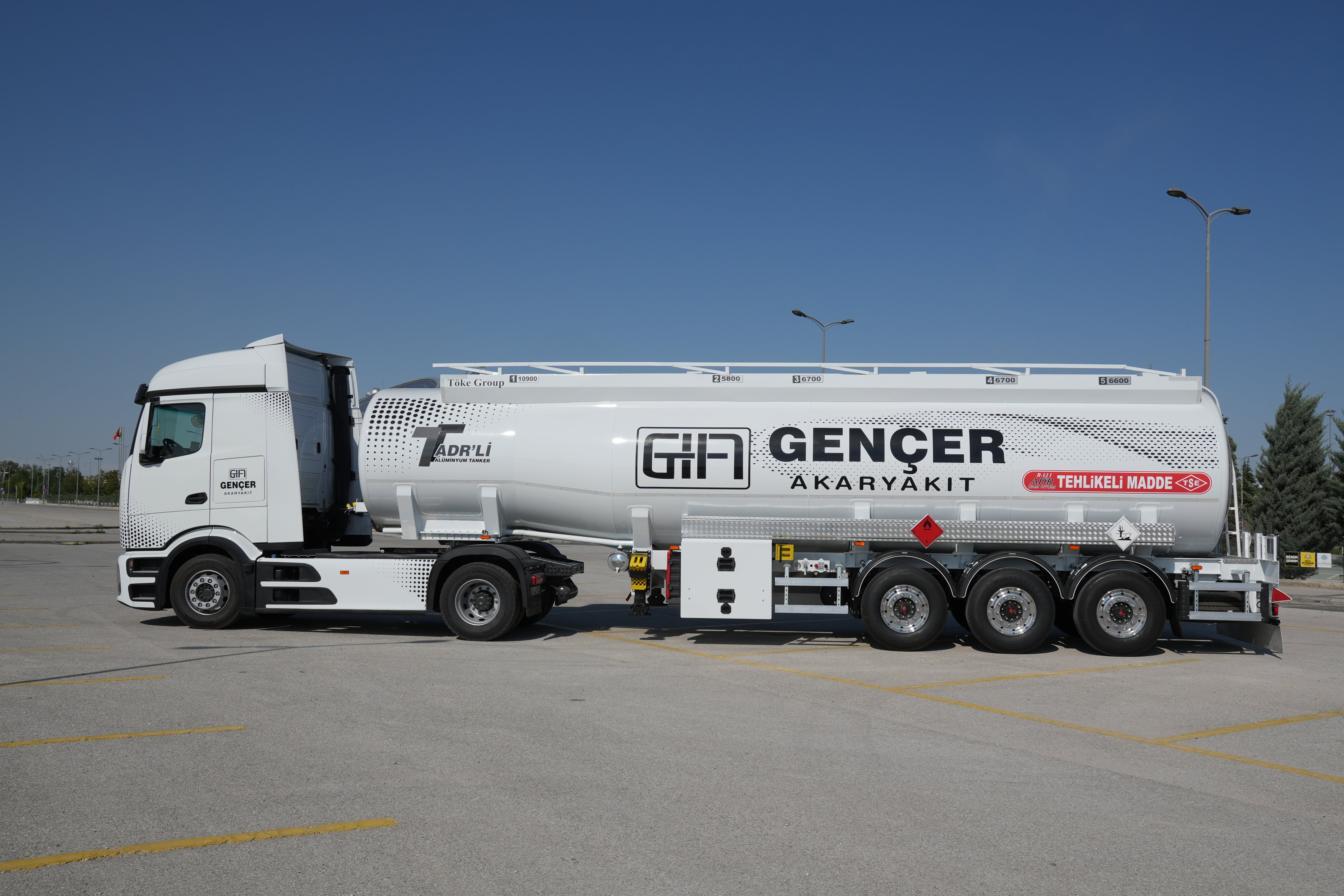

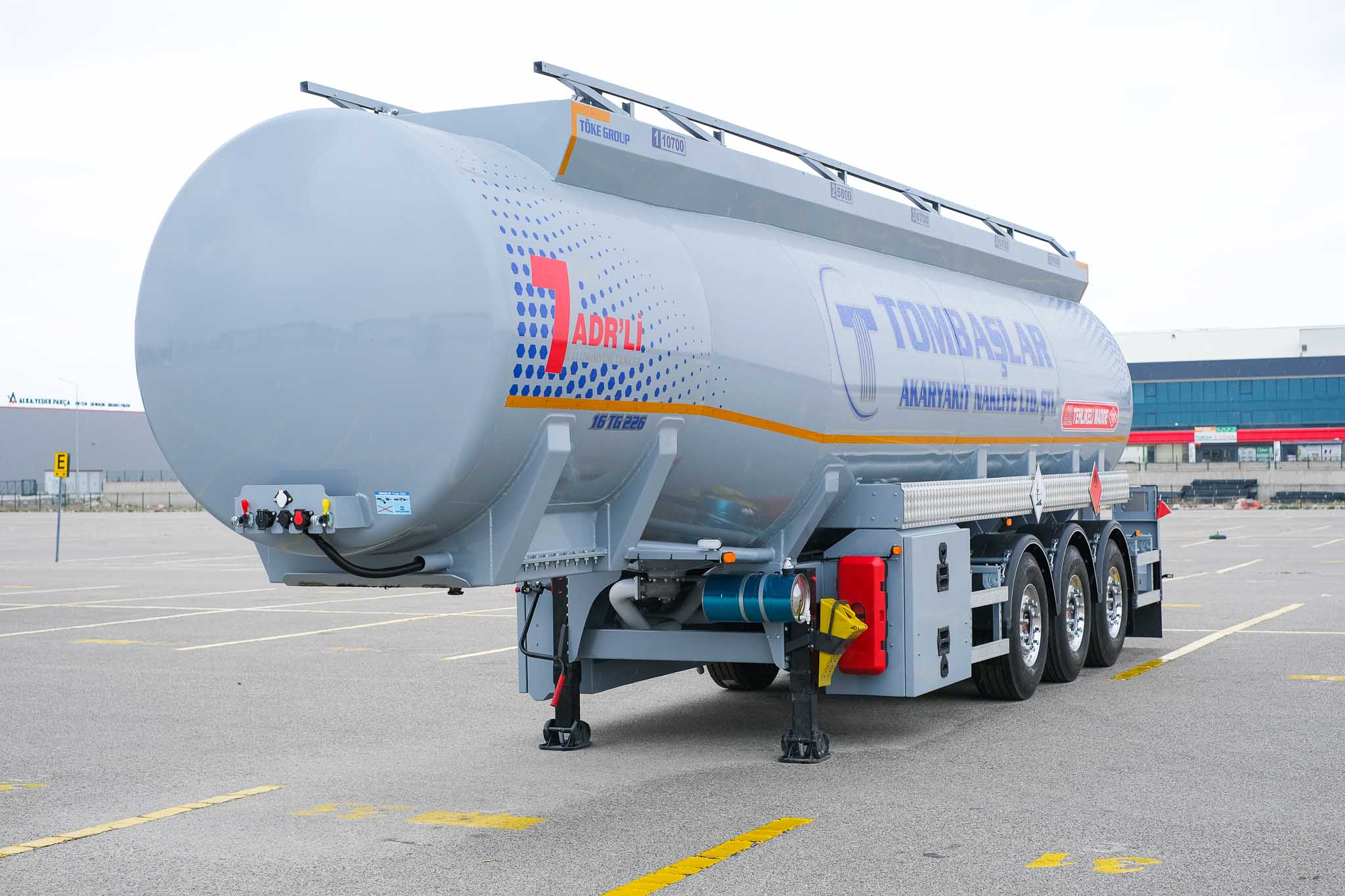

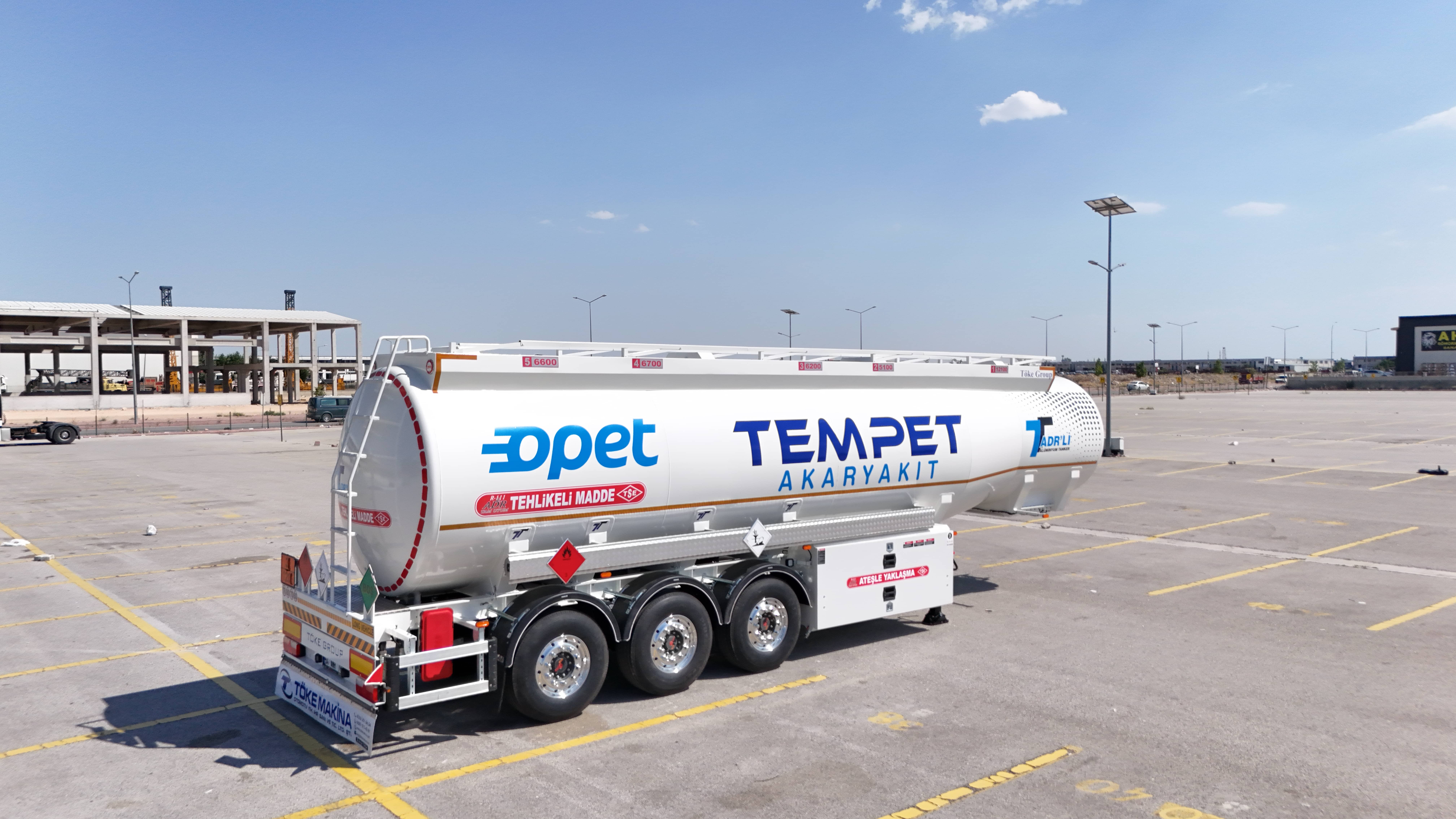

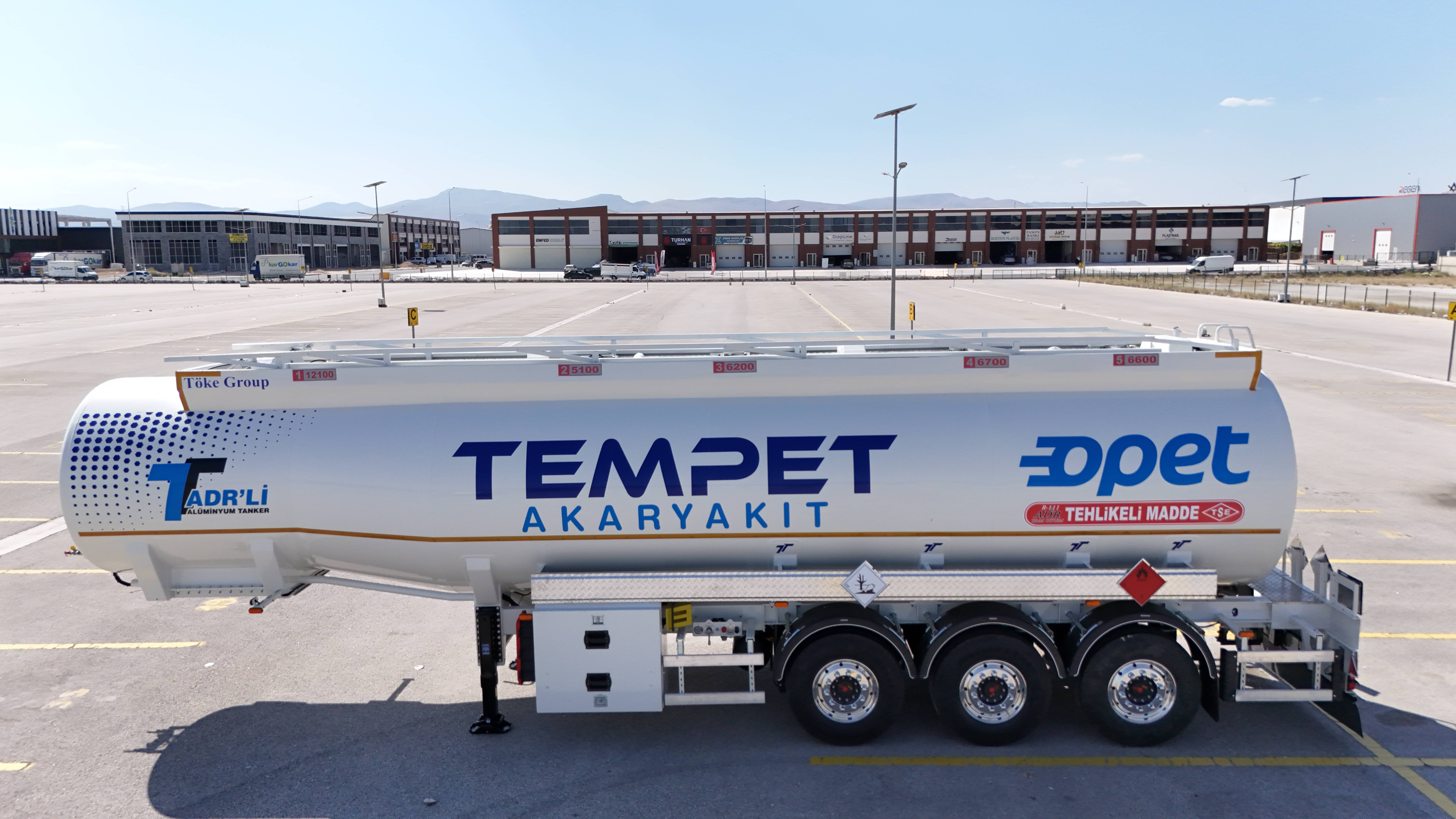

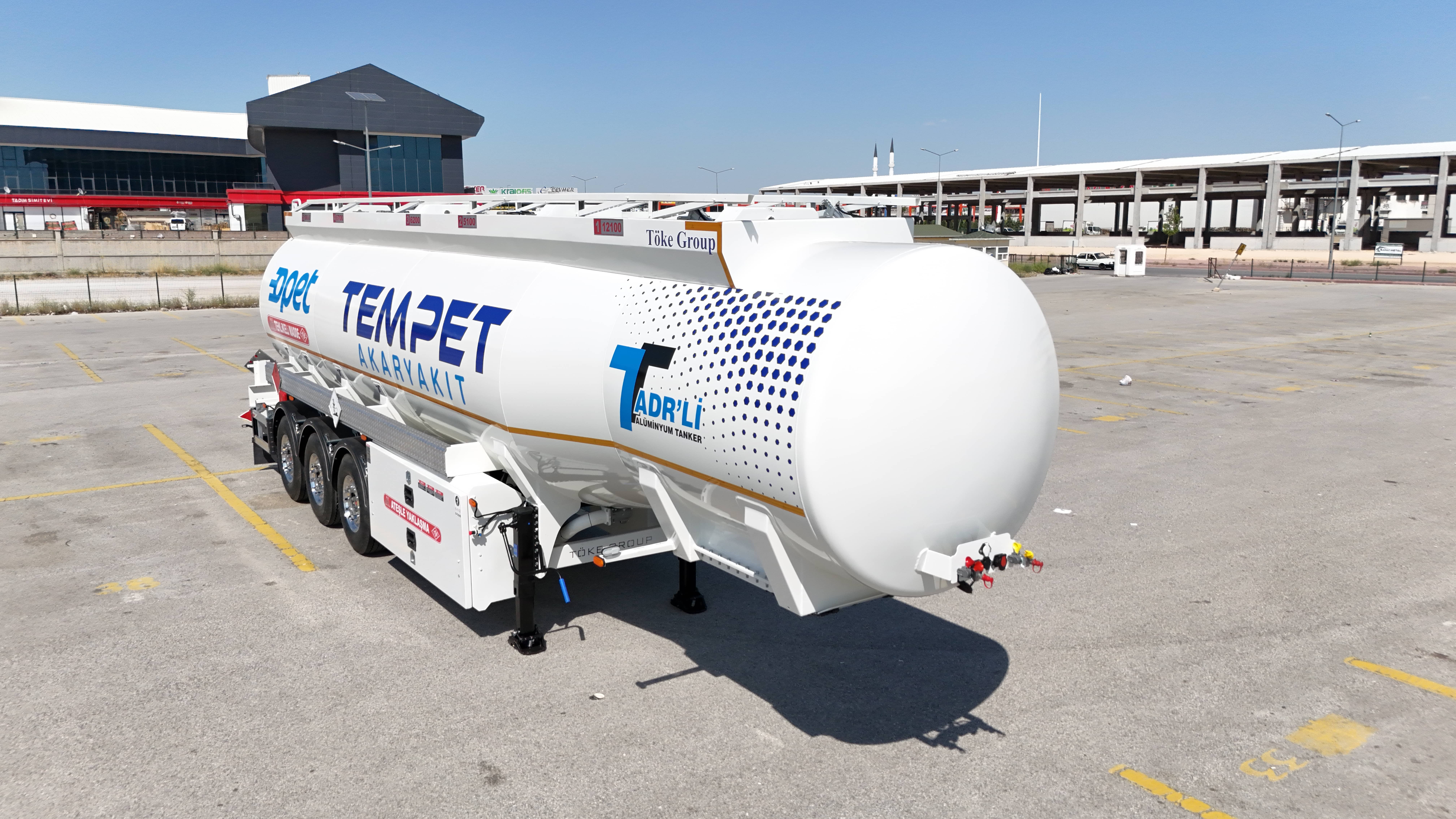

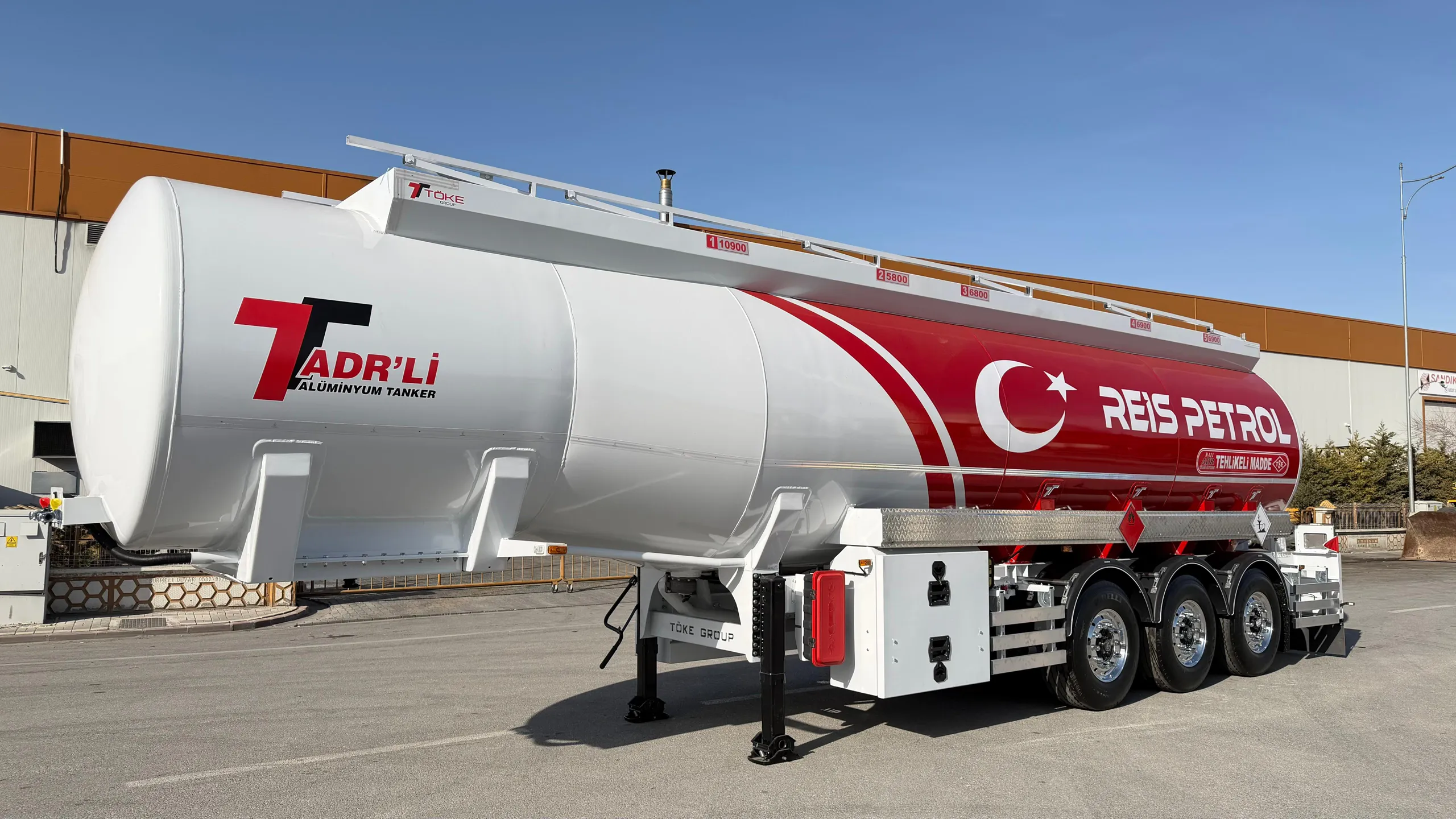

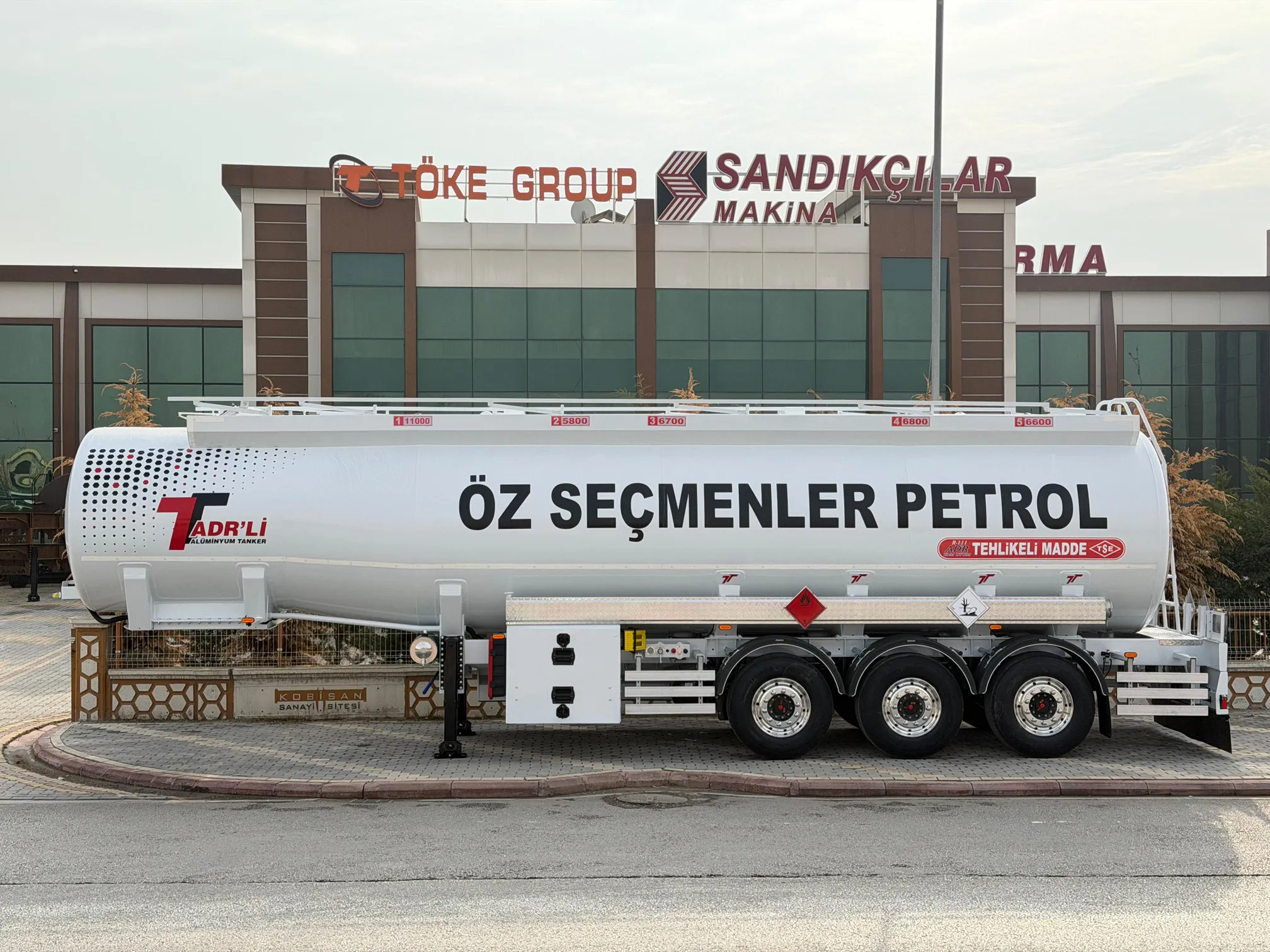

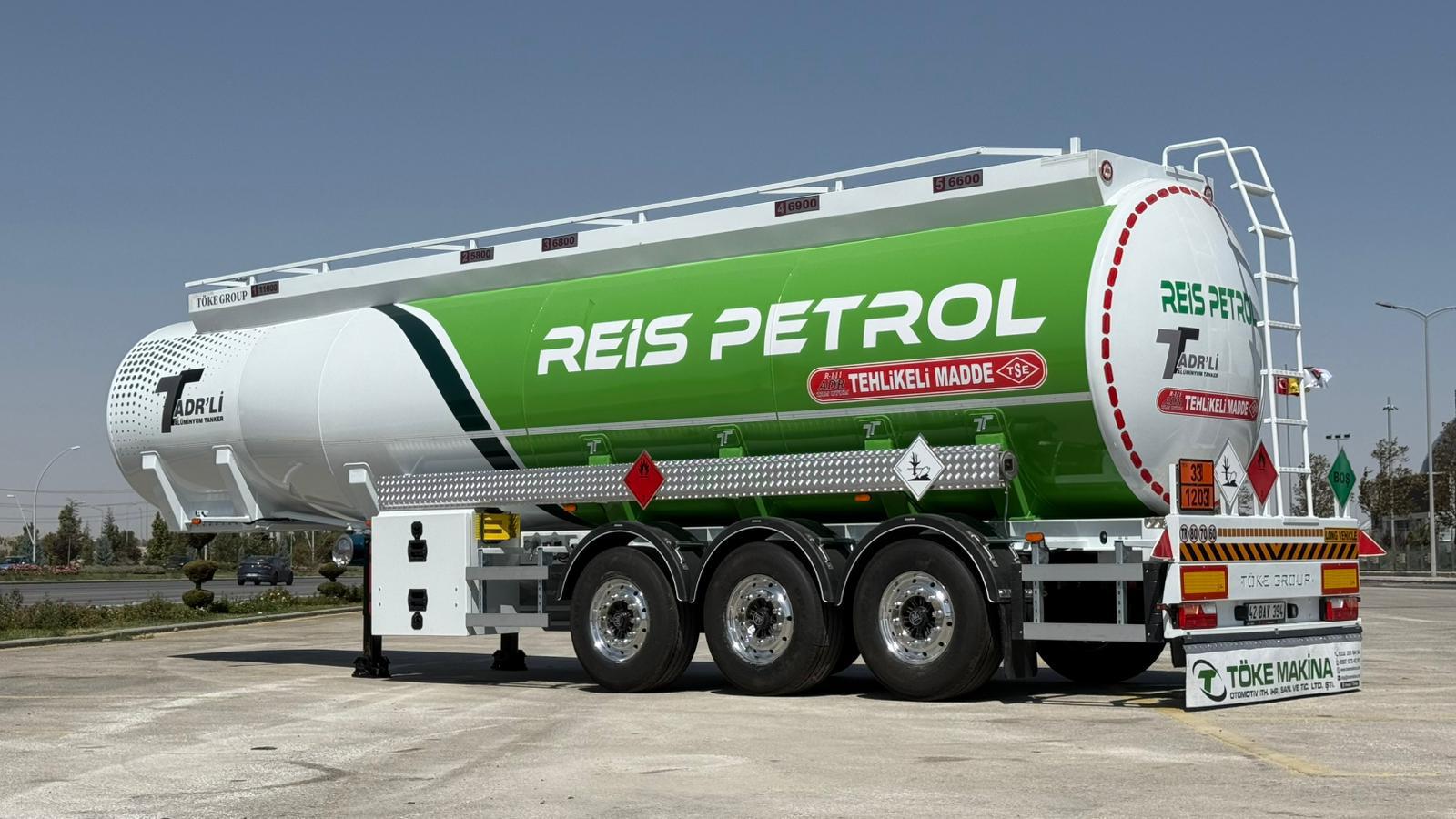

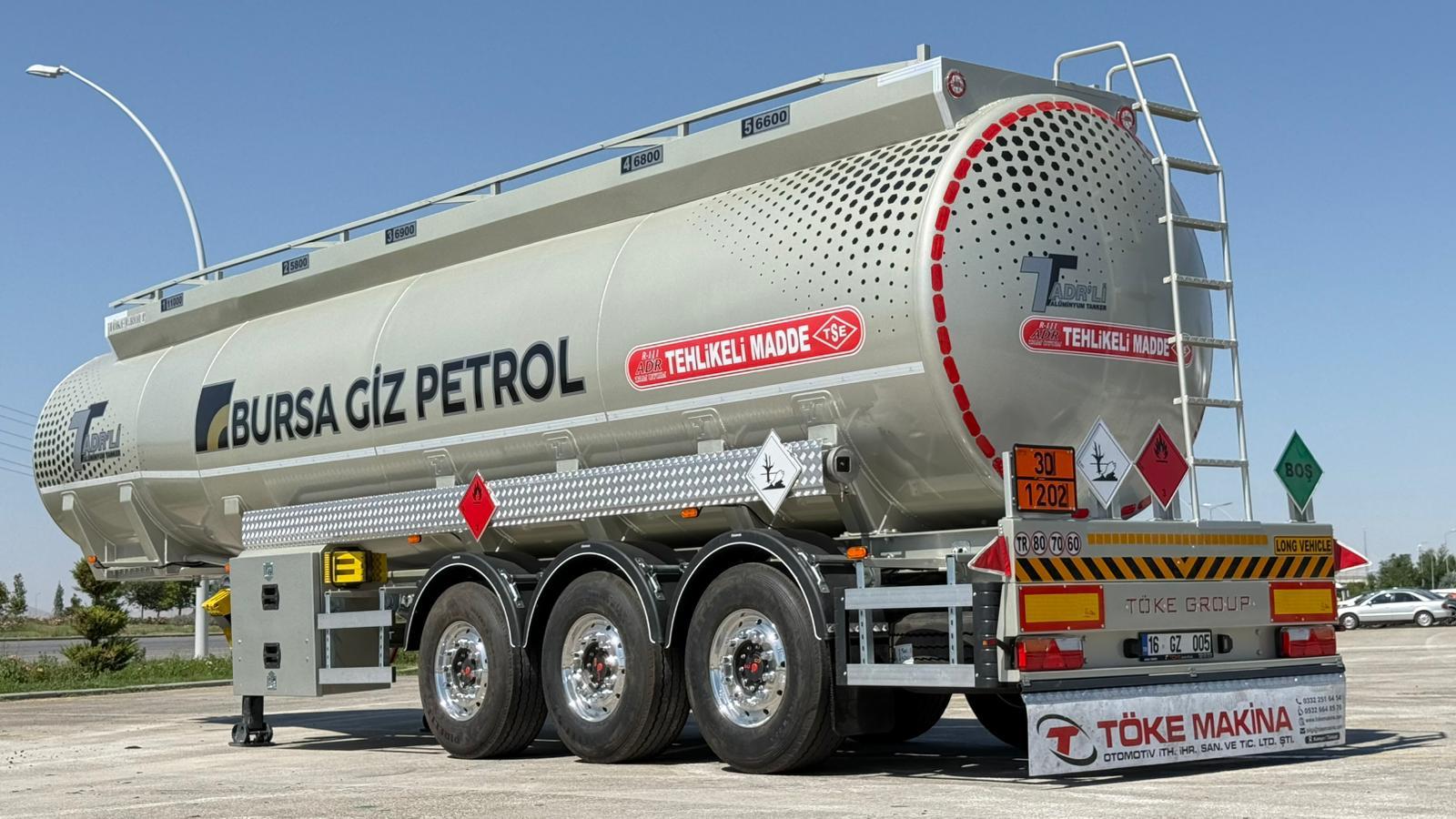

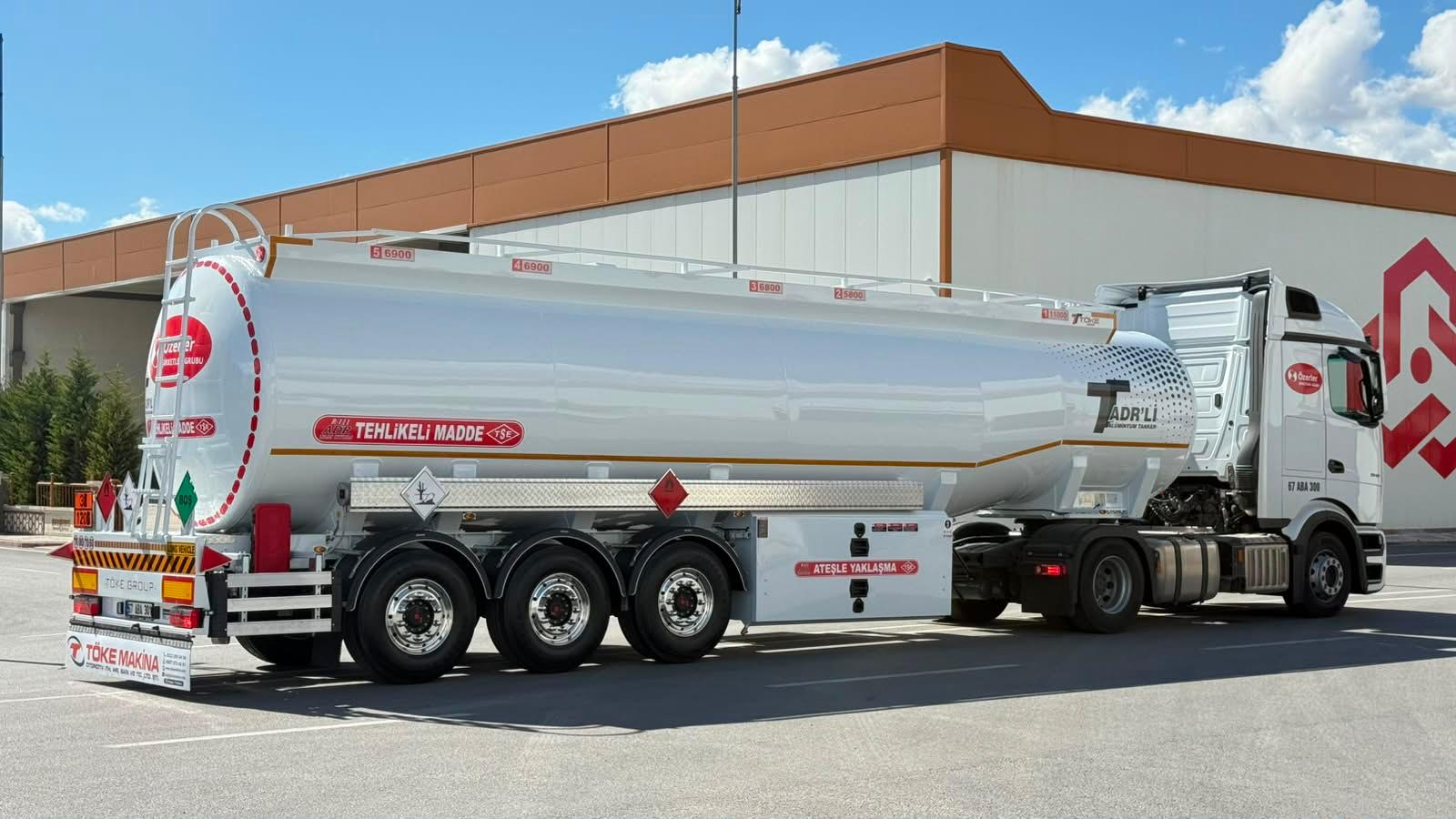

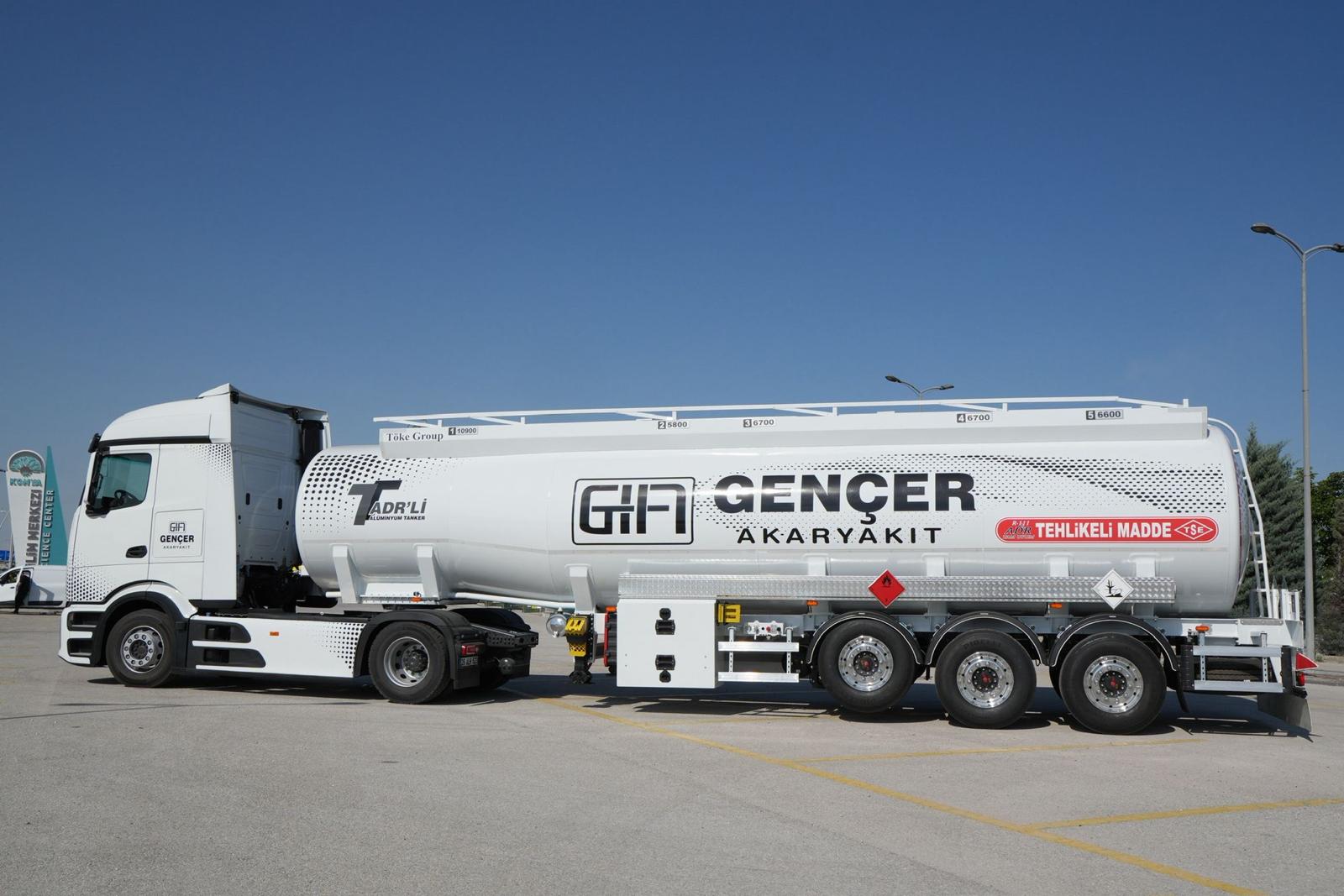

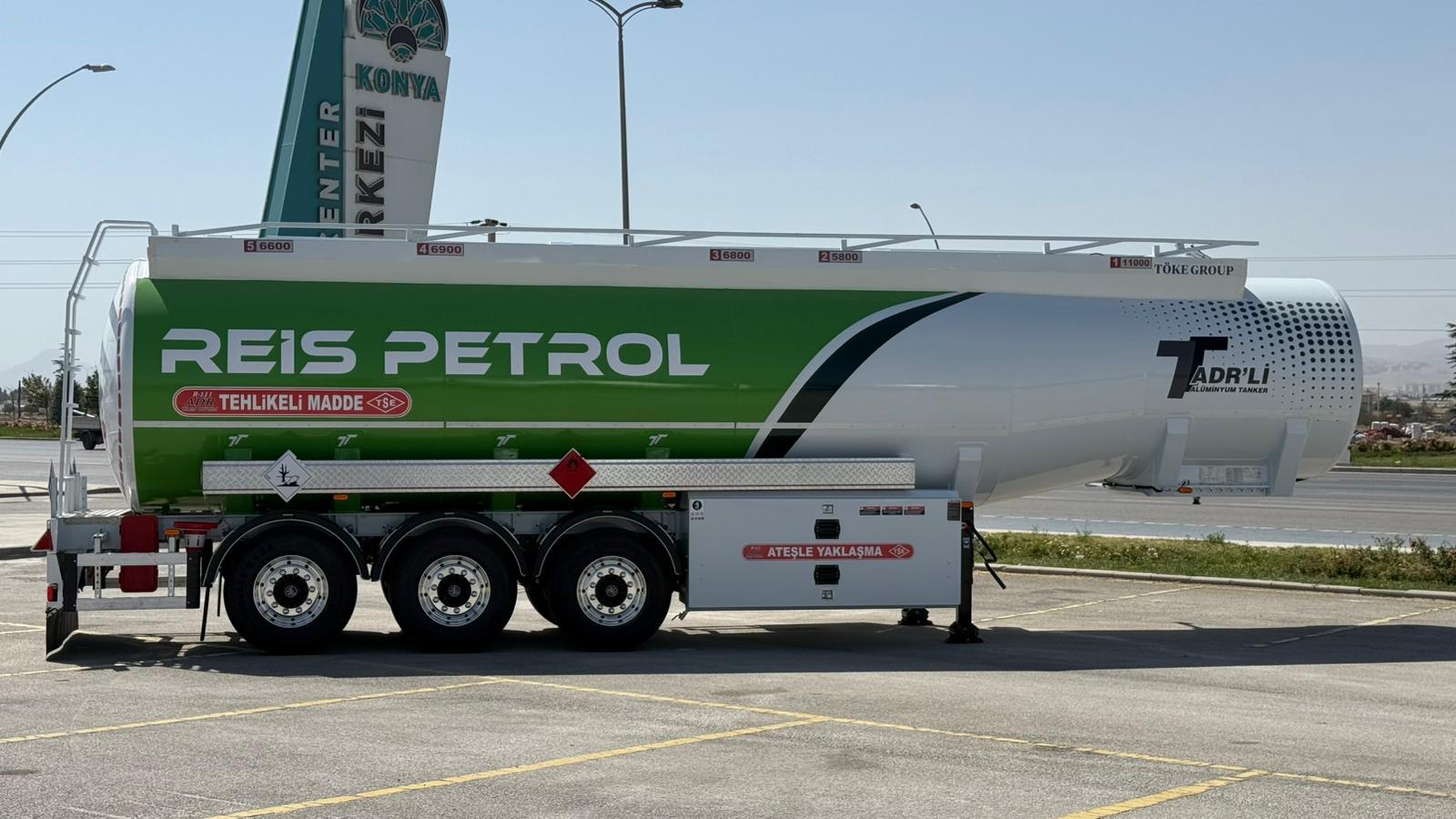

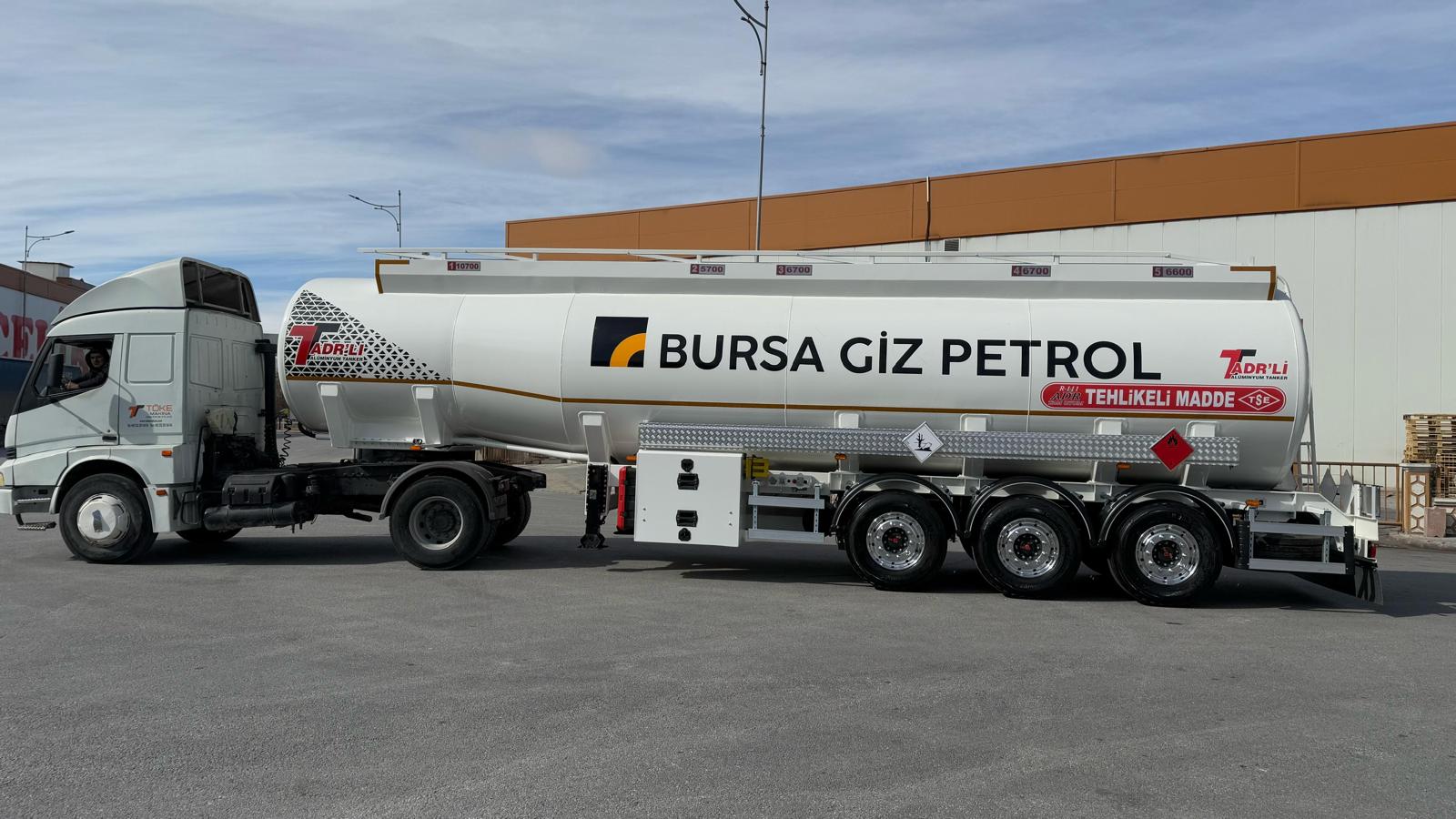

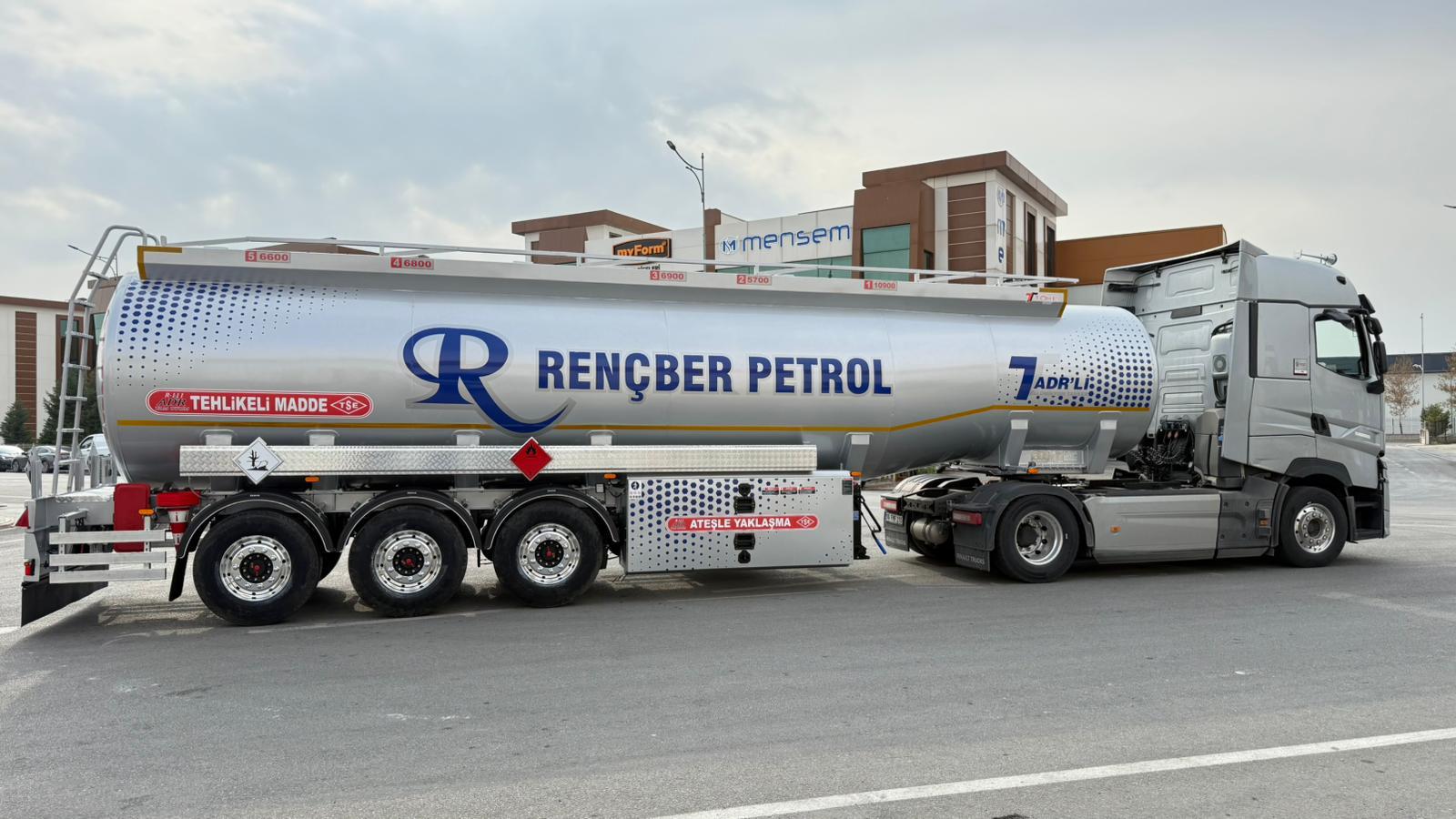

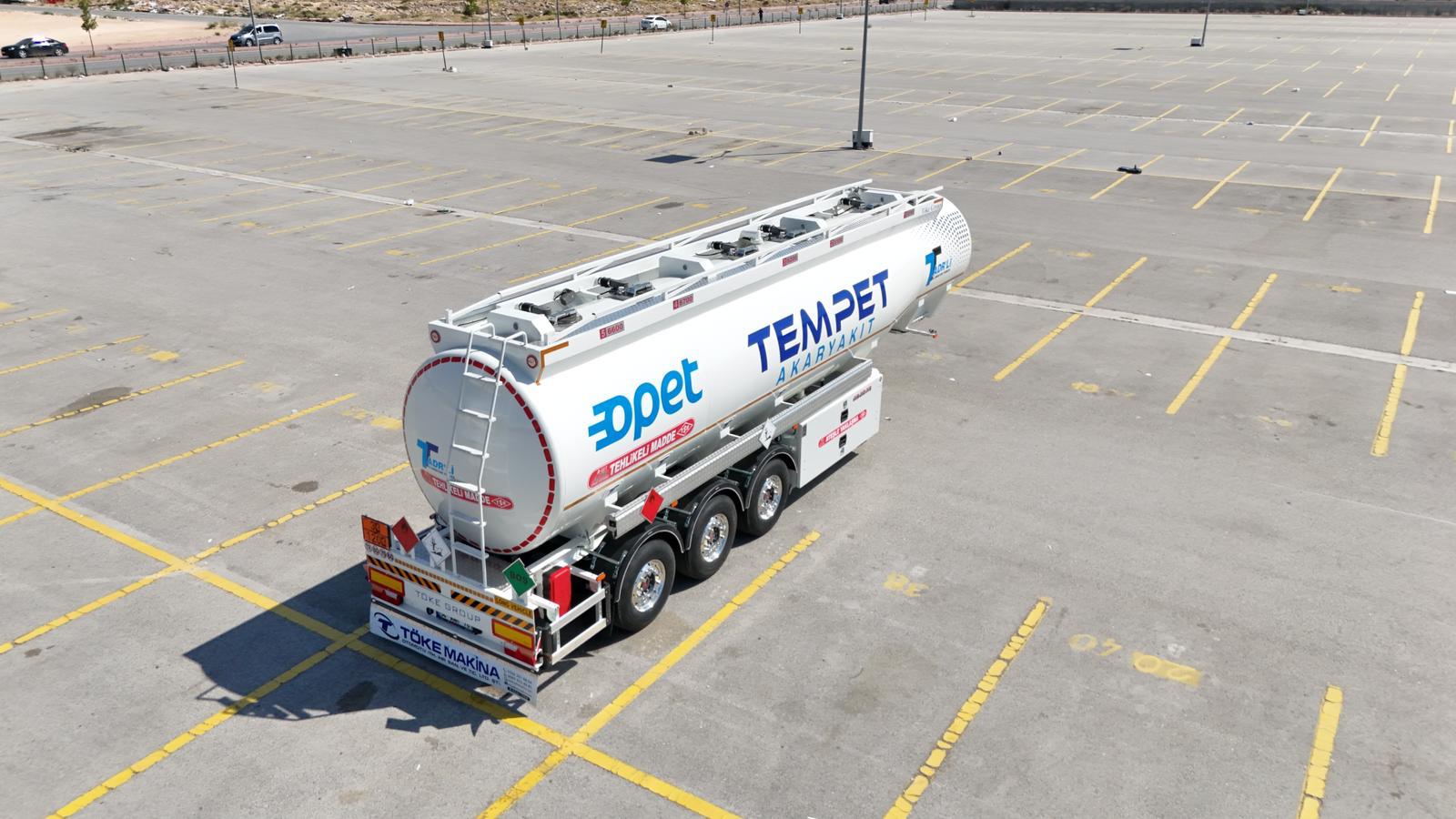

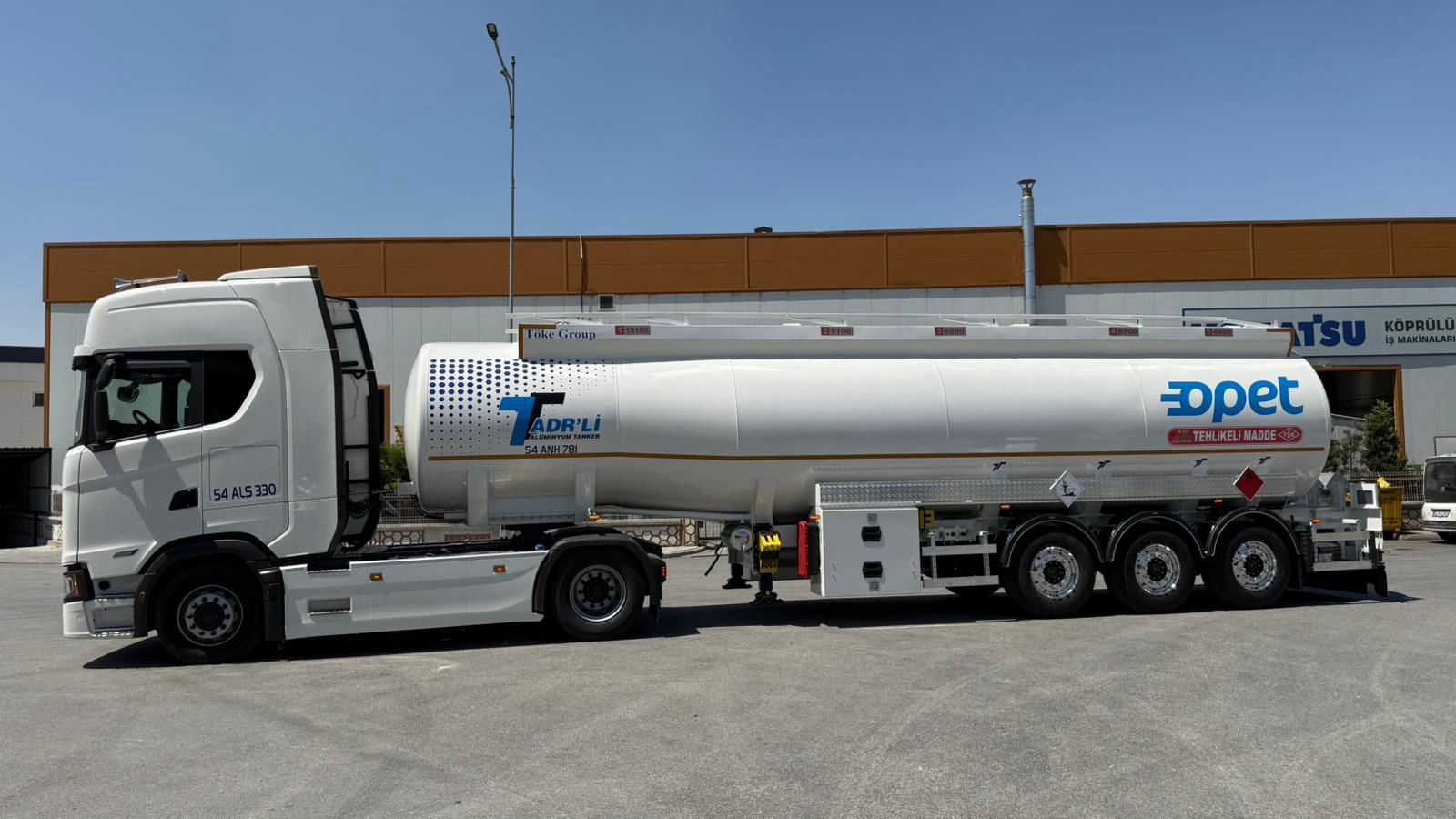

ADR' Lİ ALÜMİNYUM AKARYAKIT TANKERİ

---

ADR’Lİ ALÜMİNYUM AKARYAKIT TANKERİ

TEKNİK ÖZELLİKLER

Ölçüler
Genişlik	:	max. 2.550 mm.
Yükseklik	:	max. 4.000 mm. *
Dingil Mesafe Aralığı	:	1.300 ~ 1.400 mm. *
King-Pin Yükseklği	:	1.250 ~ 1.350 mm. *
Boş Ağırlık	:	5.000 ~ 6.000 kg. *
Kapasite
Geometrik Hacim	:	20.000 ~ 40.000 l. *
Bölme Sayısı	:	1 ~ 7 *
Tank
Tank Kodu	:	LGBF
Tank Sınıfı	:	Sınıf 3
Yapı Malzeme Serisi	:	Alaşımlı Alüminyum
Taşıyacağı Ürünler	:	Benzin, Mazot, Jet A-1 Fuel Oıl
İşletme Sıcaklığı	:	-20 ˚C +50 ˚C
Sertifikalandırma	:	ADR - Türkiye TSE / TÜV AUSTRİA

* Ürün tipi ve opsiyonel donanım seçiminize bağlı olarak değişiklik gösterir.



Tank Gövdesi

 EN 13094 dizayn standardına uygun, konik-silindirik kesitli tasarım,

 Ön ve arkada 1’er adet dış bombe, seçilen bölme sayısına uygun EN 13094 dizayn standardında iç bombe / dalgakıran,

 ISO 3834 Kaynaklı imalat kalite yeterlilik onaylı,

ISO 9001 : 2015 KALİTE YÖNETİM SİSTEMİ

ISO 14001 : 2015 ÇEVRE YÖNETİM SİSTEMİ

EN ISO 9606 – 1 : KAYNAKÇI YETERLİLİK SERTİFİKASI

ECE R 105 TEHLİKELİ MALLARIN TAŞINMASI REGÜLASYONUNA UYĞUNDUR.

ECE R 111 TANKERLERİN DEVRİLME KARARLILIĞI ONAYINA UYĞUNDUR



 Tanker üretim sektöründe, konik ve ana gövde yapısında enlemesine eksiz, yekpare levhalar ve bunların kaynak birleşimlerinde en uzun kaynak dikiş teknolojisiyle üretilen, en az sayıda birleşim (T) noktasına sahip, emniyetli, pürüzsüz düzgün yüzeyli, eşsiz gövde yapısı,

 Kesintisiz yüksek performanslı robotik kaynak teknolojisi kullanılarak, gövde üzerindeki stres etkisi ve insan faktöründen oluşan kaynak hataları minimize edilip çarpma ve darbelere karşı emniyetli hale getirilir,

 Şasi birleşim noktalarında, gövde mukavemetini arttırmak, stres etkisini azaltmak için tank ve bağlantıları, maksimum izin verilebilen yük altında sonlu elemanlar analiz yöntemi ile test edilir, monoblok bağlantı semerlerine robotik kaynak teknolojisi uygulanarak gövdeyi yekpare kavraması sağlanır,

 Şasi tasarımındaki eğim, tankın her bir bölmesi içerisinde sıvı kalmayacak şekilde tam boşaltım sağlar,

 EN 15120 standardına uygun genleşme ve taşmalara karşı hava boşluğu emniyeti.

Dolum / Boşaltım Hattı: Dolum Hattı

Dolum Hattı:

 Kaplinler ile sürüş yönüne göre sağ koldan alttan dolum veya menhol kapaklar üzerindeki dolum ağzı ile üstten dolum,

Boşaltım Hattı:

 EN 13094’e uygun, sürüş yönüne göre sağda, taban valflerinden kaplinlere kadar uzanan, boşaltım sonrası hatta sıvı kalmayacak eğimde boşaltım hattı borulaması vasıtasıyla akarına serbest boşaltım,

 ISO 3834 Kaynaklı imalat kalite yeterlilik onaylı, ithal patent dirseklere kaynakla birleştirilmiş boşaltım boruları.

Şasi

 Gövde dizaynına uygun, yatayda ve düşeyde açılandırılmış, devrilme emniyeti sağlayan özel tasarım, monoblok şasi,

 monoblok bağlantı semerlerinin şasi montaj yuvalarına mükemmel uyumu ile rijit bir yapı sağlar ve mukavemeti arttırır,

 Üzerindeki stres azaltma boşlukları, yol şartlarından yürüyüş grubuna gelen kuvveti dağıtarak stresi azaltır,

 Şasi konstrüksiyon parçaları mükemmel bir uyumlulukla, ISO 3834 Kaynaklı imalat kalite yeterlilik onayı kapsamında sertifikalı kaynakçılar tarafından sinerjik kaynak makineleri ile üretilir,

Şasi Ekipmanları

King-Pin	:	ECE R 55 regülasyonuna uygun aksam tip onaylı, 2” veya 3.5” alttan sökülüp takılabilen
Mekanik Ayaklar	:	Her biri çift hızlı, 25 ton dinamik, 50 ton statik yük kapasiteli treyler destek ayakları
Dingiller	:	Her biri 9 veya 10 ton kapasiteli, hava süspansiyonlu, disk frenli dingil seti,
Jantlar	:	14,00 veya 11,75 x 22,5
Lastikler	:	425 veya 385 /65 R 22,5
Fren Sistemi	:	ECE R 13 regülasyonuna uygun RSP’ li, 2S2M EBS fren sistemi
Elektrik Sistemi	:	ECE R 105 regülasyonuna uygun ADR’ li elektrik seti
Tampon	:	ECE R 58 regülasyonuna uygun

Boya

 En az 2 kat epoksi astar ile boyama.

 2 kat akrilik boya ile son kat “FIRIN BOYA” uygulaması.

 Geliştirilmiş teknik teçhizat ile gövde üzerinde her noktaya homojen dağılım ve vernikli boya glossunda yüzey parlaklığı sağlanır.

TÖKE TRAILER, ürünlerde değişiklik yapma hakkını saklı tutar. Teknik bilgiler yaklaşık veriler olup, standart ürün uygulamasına yöneliktir. Ölçüler, kamyon marka ve modeline göre değişiklik gösterebilir. Yukarıda paylaşılan bilgiler teklif niteliği taşımamaktadır. Bizimle iletişiminiz halinde ürünle ilgili diğer detay bilgilere ulaşabilirsiniz.
